RailMac CR200 Gangway
The CR200 Gangway is a core end passage component adapted to the CR200 series EMU. It is specially developed and designed for the operation of conventional EMUs, taking into account structural reliability, practicality, and adaptability to multiple working conditions. Through precise size calibration and rigorous performance design, it has become a key piece of equipment to ensure the safe operation of the CR200 series EMU and improve the passenger travel experience.
Advantages of CR200 Gangway

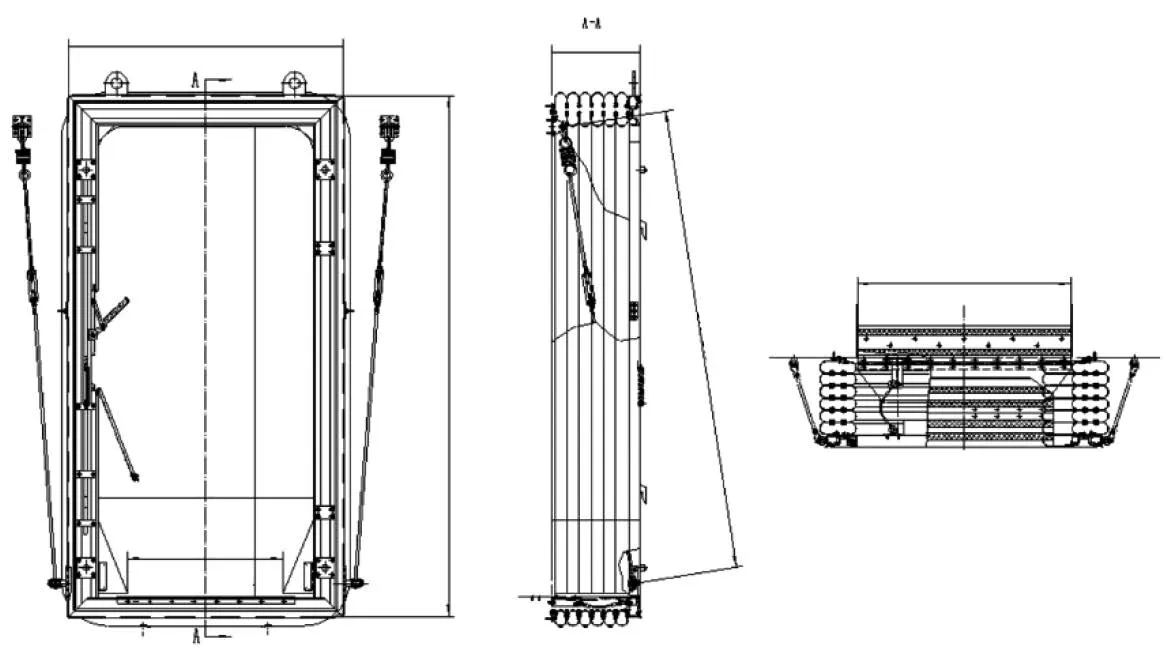

The CR200 Gangway employs a customized dimensional design: the end-wall spacing is precisely set at 800mm, perfectly matching the CR200 EMU’s body structure and ensuring the sealing and mechanical stability of the end-connections; the clear passage width reaches 970mm and the clear passage height 2100mm, far exceeding basic passage requirements, providing passengers with spacious and unobstructed passage while also meeting the needs of maintenance personnel carrying tools and equipment, balancing practicality and comfort.
Targeting the characteristics of lines used for conventional EMU operations, the CR200 Gangway is capable of navigating small-radius curves (R145m), effectively reducing stress concentration in the end-channels when the train travels on lines with small curvatures, preventing structural deformation or sealing failure, and ensuring the stability of the channel structure when the train travels on mountainous areas, branch lines, and other curve-heavy sections, thus improving the overall smoothness of the train’s operation.
The CR200 Gangway’s fire resistance is strictly developed and manufactured in accordance with Q/CR699-2019 “Technical Conditions for Flame Retardant Materials of Non-metallic Materials for Railway Passenger Cars.” Its core materials have passed multiple tests for flame retardancy, low smoke, and low toxicity. In fire scenarios, it can slow the spread of flames and reduce the release of toxic fumes, buying time for personnel evacuation and emergency response, and maximizing passenger safety.
The weighted noise reduction (NRw) in the aisle exceeds 38dB, effectively blocking aerodynamic and wheel-rail noise during train operation, significantly reducing noise levels in the aisle and carriages, minimizing noise interference for passengers, and significantly improving the ride comfort of the CR200 series EMUs.
The overall structure is platform-compatible with the CR200 series EMUs, offering strong versatility and convenient maintenance and interchangeability. Its core performance has been validated through long-term line testing, adapting to different climates and line conditions, with a low failure rate and low maintenance frequency, effectively controlling the total life-cycle operating costs.
Technical Specifications
| Distance Between End Walls: | 800mm |
| Clear Passage Width: | 970mm |
| Clear Passage Height: | 2100mm |
| Curve Passing Ability: | Curve R145m |
| Fire Performance: | Fire performance should be in accordance with Q/CR699-2019 |
| Sound Insulation Performance: | gangway weighting noise reduction NRw > 38dB |
Model | Distance Between End Walls | Curve Passing Ability |
| CR200 Gangway | 800 mm | Curve R145 m |
| CR200 Fairing | 800 mm | Curve R145 m |
| Type B Subway Windshield | 520 – 700 mm | R110 – R150 m |
| Type A Subway Windshield | 780–920 mm | R140 – R150 m |
| CR300 Fairing | 650 mm | Curve R180 m |
| CR300 Gangway | 650 mm | Curve R180 m |
| CR400BF Fairing | 650 mm | Curve R180 m |
| CR400BF Gangway | 650 mm | Curve R180 m |
| ——END—— | ||
Product Name | Vehicle Model | Type of Sidewall | Distance of the end of car | Curve | Sound Insulation | Fire Protection |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CRH5 | / | 880mm | R145m、R145m-10m-R145m | 38dB | DIN55510 |
| Gangway | CRH3A | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH3A | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CRH3A | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH3 | / | 850mm | R180m、R180m-10m-R180m | 38dB | DIN55510 |
| Gangway | CRH3 | / | 850mm | R180m、R180m-10m-R180m | 38dB | DIN55510 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CRH3A | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | TB3138 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | TB3138 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | / | / | 600mm | R115、R100m-1m-R100m | 27dB | EN45545 H.L2 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 36dB | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH6F | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 40dB | Q/CR699 |
| Gangway | CRH6F | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CRH6F | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CRH6A | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 36dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 36dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | / | / | 500mm | R76m、R120m-0m-R120m | 35dB | Korean standard |
| Gangway | / | / | 746mm | R100m(3.9°+3.9°)、S150m | 35dB | EN45545 HL2 |
| Gangway | CRH6A | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR300BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR300BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR300BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR300BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR300AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | / | / | 737mm | R300m | / | EN45545-2 |
| Fairing | CR300AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR300AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR300AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | / | / | 746mm | R100m(3.9°+3.9°)、S150m | 35dB | EN45545 HL2 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CRH5A-A | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | / | / | 920mm | R100m | / | EN45545 HL2 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | |||
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | HXD1 | / | 340mm | R125m、R145m-0m-R145m | / | DIN55510 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 40dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | / | / | 900mm | R65m、R90m-0m-R90m | 30dB | EN45545 HL2 |
| Gangway | 25T | / | 800mm | R145m、R145m-10m-R145m | 26dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 40dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 36dB | DIN55510 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | FXD2B | / | 400mm | R125m、R180m-10m-R180m | 34dB | EN45545 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR200J | / | 800mm | R145m、R145m-10m-R145m | 34dB | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 38dB | Q/CR699 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CRH6 | one piece of side wall | Below500mm side wall 700mm | R180m、R180m-10m-R180m | 40dB | Q/CR699 |
| Fairing | CR200J | / | 800mm | R145m、R145m-10m-R145m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | / | / | 666mm | R120m、S170m-0m-S170m | 30dB | EN45545 HL2 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400BF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Fairing | CR400BF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Fairing | CR400AF | / | 650mm | R180m、R180m-10m-R180m | / | Q/CR699 |
| Gangway | CR450 | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Fairing | CR450 | / | 650mm | R180m、R180m-10m-R180m | / | EN45545 HL2 |
| Gangway | CR400AF | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Gangway | CR450 | / | 650mm | R180m、R180m-10m-R180m | 40dB | EN45545 HL2 |
| Fairing | CR450 | / | 650mm | R180m、R180m-10m-R180m | 26dB | EN45545 HL2 |
| ——END—— | ||||||

Coming soon…
Note: All Above Data are Just for Reference, All Data Might Change Without Notices or Updates, Please Contact Our Sales Team to Confirm All Details Via WhatsApp or Email.

Engine Sale Manual

Installation Drawing

Installation Manual

Operation Manual

Parts Catalogue
